[⚛️React] Rc-Tree로 메신저 조직도 쉽게 구현하기

이번 글에서는 Rc-Tree 라이브러리를 사용하여 메신저 내 직원 조직도를 트리 구조로 시각화하는 방법을 단계별로 알아보겠습니다.

---

https://www.npmjs.com/package/rc-tree

rc-tree



1️⃣ Rc-Tree 개념과 사용 방법

`Rc-Tree`는 부모와 자식, 즉 폴더와 문서 같은 부모-자식 관계를 가진 데이터 구조를 시각화할 수 있는 React 트리 구성 요소입니다. 해당 라이브러리는 트리 구조를 쉽게 시각화하고 조작할 수 있는 기능을 제공합니다.

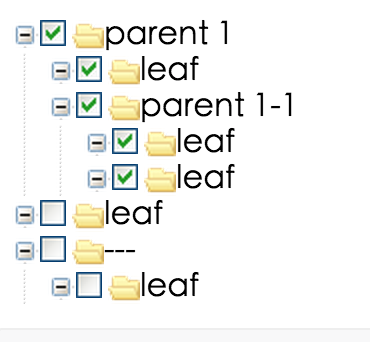

Rc-Tree의 예시 - 출처: 상단 공식문서



✔️ 기본 사용 방법

먼저 `rc-tree` 라이브러리를 설치합니다.

npm install rc-tree

이제 트리 구조를 만들기 위해 key, title, children 속성을 설정한 트리 데이터를 준비합니다. `key`는 각 노드의 고유 식별자, `title`은 노드의 이름, `children`은 자식 노드를 나타냅니다.



import Tree from "rc-tree"; // react-tree 라이브러리
import "rc-tree/assets/index.css"

const treeData = [ // 계층 구조의 트리 데이터
  {
    key: "1",
    title: "folder 1",
    children: [
      { key: "1-1", title: "file 1-1" },
      { key: "1-2", title: "file 1-2" },
      {
        key: "3",
        title: "folder 3",
        children: [
          { key: "3-1", title: "file 3-1" },
          { key: "3-2", title: "file 3-2" },
        ],
      },
    ],
  },
  {
    key: "2",
    title: "folder 2",
    children: [
      { key: "2-1", title: "file 2-1" },
      { key: "2-2", title: "file 2-2" },
    ],
  },
];

<Tree treeData={treeData}></Tree>





위 예시에서는 폴더와 파일을 트리 구조로 나타냈습니다. 이 구조에서 Tree 컴포넌트에 `treeData`를 전달하여 트리 구조를 시각화할 수 있습니다.

2️⃣ Rc-Tree의 활용 - 메신저 조직도 구현

메신저에서 부서와 직원을 계층 구조로 시각화하여 조직도를 만들 수 있습니다. 부서는 상위 노드로, 직원은 하위 노드로 나타낼 수 있으며, 자식 노드가 없는 부서는 `isLeaf: false`로 설정할 수 있습니다.

✔️ 부서와 직원 관계 설정

아래는 부서와 직원의 관계를 트리 구조로 정의한 예시입니다. . 상위 노드에 부서 이름을 넣어주고 하위 노드에 부서의 직원 이름을 넣어주겠습니다. 트리 구조에서 children 배열을 사용하여 부서와 직원의 관계를 정의합니다. 그리고 `<Tree>` 컴포넌트 속성에 `treeData`를 넣어줍니다.

const treeData = [ // 트리 데이터
    {
        key: "1",
        title: "Erpre",
        children: [
            {
                key: "1-1",
                title: "영업부",
                children: [
                    {key: "1-1-1", title: "안유진"},
                    {key: "1-1-2", title: "김민주"}
                ]
            },
            {
                key: "1-2",
                title: "개발부",
                children: [
                    {key: "1-2-1", title: "장원영"},
                    {key: "1-2-2", title: "최예나"},
                    {key: "1-2-3", title: "조유리"}
                ]
            }
        ]
    }
];

<Tree treeData={treeData}></Tree>

기본적인 트리 모양의 조직도가 만들어진 것을 확인할 수 있습니다. 이렇게 트리 구조로 조직도를 만들면 메신저에서 조직도 조회와 관리가 훨씬 편리해집니다. 만약 부서는 있는데 직원이 없는 경우는 어떻게 될까요?

{
    key: "1-3",
    title: "인사부",
    isLeaf: false, // 자식 노드가 없는 경우 isLeaf: false 속성을 넣어준다
    children: []
}

자식 노드로 인식됨

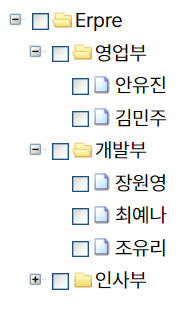

부서는 있지만 직원이 없는 경우에는 부서가 자식 노드로 인식되는 것을 확인할 수 있습니다. 이 경우 속성에 `isLeaf: false` 값을 넣어주면 해당 노드가 자식 노드가 아닌 부모 노드로 인식됩니다.

부모 노드로 인식됨



✔️ 체크 박스 기능 추가

메신저에서 여러 사람에게 쪽지나 채팅을 보내기 위해 체크박스 기능을 추가해 보겠습니다. Rc-Tree에서 지원하는 `checkable` 속성을 사용하여 체크박스를 활성화할 수 있습니다. 저는 메신저에 로그인 했을 때 모든 노드가 기본적으로 확장되기를 원하므로 `defaultExpandAll` 속성도 넣어 주었습니다. 체크박스가 활성화된 트리 구조를 만들 수 있으며, 체크된 항목은 `onCheck` 핸들러로 처리할 수 있습니다. 예를 들어, 선택된 직원 목록을 업데이트할 수 있습니다.

<Tree
    treeData={treeData}
    defaultExpandAll={true}  // 모든 노드를 기본적으로 확장
    checkable                // 체크박스 설정
    onCheck={handleCheck}    // 체크 시 이벤트 (체크가 true인 노드의 title을 저장하는 이벤트함수)
/>

const handleCheck = (checkedKeys, { checkedNodes }) => {
    const recipientNames = checkedNodes
        .filter(node =>  !node.children)
        .map(node => node.title);

    setSelectedRecipients(recipientNames);
}



체크박스 활성화



✔️ 아이콘 커스터마이징

다음으로는 투박한 폴더와 파일 아이콘을 좀 더 보기좋게 변경해보겠습니다. 아이콘 커스텀도 속성을 통해 해결할 수 있습니다. 트리 노드에 `icon` 속성을 추가해 원하는 이모티콘을 지정해보도록 하겠습니다.

{
    key: "1",
    title: "Erpre",
    icon: <span className="parent-icon">🍎</span>,
    children: [
        {
            key: "1-1",
            title: "영업부",
            icon: <span>🤝</span>,
            children: [
                {key: "1-1-1", title: "안유진"},
                {key: "1-1-2", title: "김민주"}
            ]
 },
// 생략

이렇게 원하는 아이콘을 지정하면 다음처럼 아이콘이 적용됩니다. 직원에는 추후 각자 지정한 메신저 온라인 상태를 표시할 것이므로 따로 아이콘을 지정하지 않고 그대로 두었습니다.

✔️ 서버에서 직원 데이터 가져오기

마지막으로, 서버에서 직원 데이터를 받아와서 트리 구조로 시각화하는 방법을 살펴보겠습니다. 데이터를 `API`로 받아와서 트리 구조로 변환한 후, `treeData`에 전달합니다.

useEffect(() => {
  async function fetchData() {
    try {
      const response = await axios.get('/api/messengers/employeeList');
      const employeeList = response.data;
      const treeStructure = buildTreeData(employeeList);
      setTreeData(treeStructure);
    } catch (error) {
      console.error('Failed to fetch employee data:', error);
    }
  }
  fetchData();
}, []);

const buildTreeData = (data) => {
        const departmentMap = {};
        const tree = [
            {
                key: "0",
                title: "Erpre",
                icon: <span>🍎</span>,
                children: []
            }
        ];

        // 각 직원 데이터를 부서별로 그룹화
        data.forEach(employee => {
            const departmentName = employee.departmentName;
            const employeeNode = {
                key: employee. employeeId,
                title: employee.employeeName,
                isLeaf: true
            };

            // 해당 부서가 이미 존재하는지 확인
            if(!departmentMap[departmentName]) {
                const departmentNode = {
                    key: employee.departmentId,
                    title: departmentName,
                    children: []
                };
                departmentMap[departmentName] = departmentNode;
                tree[0].children.push(departmentNode);
            }

            departmentMap[departmentName].children.push(employeeNode);
        });

        return tree;
    }

실제 데이터가 적용이 된 모습을 보실 수 있습니다.



3️⃣ 마무리

Rc-Tree는 다양한 계층적 데이터를 시각화하는 데 매우 유용합니다. 이 글에서는 메신저 조직도 구현 방법을 다루었으며, 체크박스 기능, 아이콘 변경, 서버 데이터 연동 등 다양한 커스터마이징 옵션을 사용했습니다. Rc-Tree 공식 문서를 참고하여 더 많은 기능을 활용해보세요!
